前言

在上一篇文章中说到我已经做了 frp 和反向代理把内网部分端口映射到公网，也都添加了 ssl 证书。但是始终有一个很让人头疼的事情——我的小水管只有 5M，这个限制有时候就比较头疼（应证了那句：我可以不用，但不能没有）
很早之前就了解到 Zerotier

需求：公网环境中访问内网服务

解决方案:

1.申请公网 IP+DDNS+端口映射直接访问
优点：啥都好
缺点：基本申请不到

2.frp 等类似工具通过一台有公网 ip 的 VPS 转发所有的流量
优点：基于自己的水管稳不稳
缺点：小水管不是速度受限就是流量限制，把内网服务映射到公网，还得添加 ssl 证书，不过也可以给添加泛域名证书

3.Zerotier 可以将不同设备添加到一个同一个虚拟局域网里
优点：速度基本不受限，服务也没有映射到公网，不用每次开一个服务都需要去解析，做反向代理
缺点：每台设备都要装 Zerotier 软件

安装

记录一下，相关教程网上也很多，更多相关的资料，请登陆官方网站

官网注册

首先去官网注册登录创建一个NetWork就会得到一个Network ID，保持Access Control为Private

群晖端安装 Zerotier

由于 Synology 的 DSM 7 不允许第三方应用程序以 root 用户身份运行。所以 DSM7 以上的版本将只能使用 docker 的方式来安装 zerotier

首先可以使用下面lsmod命令查看tun模块是否已载入系统，若没有则进行后面的步骤

1
2


# 检查 tun.ko 是否存在
lsmod | grep tun

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16


ssh username@nas-ip

sudo -i

# 创建一个 /usr/local/etc/rc.d/tun.sh 脚本 到 /dev/net/tun 目录下：
echo -e '#!/bin/sh -e \ninsmod /lib/modules/tun.ko' > /usr/local/etc/rc.d/tun.sh

# 给 tun 脚本可执行权限
chmod +x /usr/local/etc/rc.d/tun.sh

# 执行
/usr/local/etc/rc.d/tun.sh

# 检查一下 TUN
ls /dev/net/tun
/dev/net/tun

系统加载 TUN 模块以后

安装镜像创建容器，就直接在终端进行了

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15


# 创建宿主机目录
mkdir /volume1/docker/zerotier-one

# 下载 zerotier/zerotier-synology 最新镜像
docker pull zerotier/zerotier-synology:latest

# 创建 zerotier/zerotier-synology 容器
docker run -d           \
  --name zt             \
  --restart=always      \
  --device=/dev/net/tun \
  --net=host            \
  --cap-add=NET_ADMIN   \
  --cap-add=SYS_ADMIN   \
  -v /volume1/docker/zerotier-one:/var/lib/zerotier-one zerotier/zerotier-synology:latest

查看节点状态

1

docker exec -it zt zerotier-cli status

加入您的网络

1

docker exec -it zt zerotier-cli join `你的 NetworkID`

授权网络上的 NAS 然后查看网络状态

1

docker exec -it zt zerotier-cli listnetworks

查看节点信息

1

docker exec -it zt zerotier-cli listpeers

添加成功以后则要登录 Zerotier 控制台，即可看到网络列表多了一条未授权加入的网络，给个名字区分设备，勾选允许其加入即可

上面安装方法来自 —— 官方群晖安装 Zerotier 文档

windows 端安装

去官网下载对应设备的 Zerotier 客户端

不知道是不是最新版的问题，UI 没有加入虚局域网的选项 (2022-04-25)，直接使用CMD执行命令即可，更多可查看官方文档：

1
2
3
4
5
6
7
8


#查看
zerotier-cli status

#加入虚拟局域网
zerotier-cli jion `你的 NetworkID`

#查看网络状态
zerotier-cli listnetworks

完成以上步骤后，需登录 Zerotier 控制台，允许设备加入

至此，windows 就可以通过 Zerotier 控制台中群晖设备的虚拟局域网 IP 访问群晖设备。

其他设备安装

1.其他设备可去官网下载 Zerotier 下载
2.添加虚拟局域网 ID
3.控制台允许

搭建 Moon 节点

Zerotier Moon 的目的是加速 Zerotier 的连接，让虚拟网络更稳定的运行，主要是为了加速连接，SMZDM 有介绍：如果设备间桥接网络延迟超过 30ms 且时断时续就表示设备间之间的 P2P 隧道没有打通，一般移动网络与电信或者联通之间使用 UDP 穿透会失败。这时候就需要自建 Moon 节点进行中专加速。

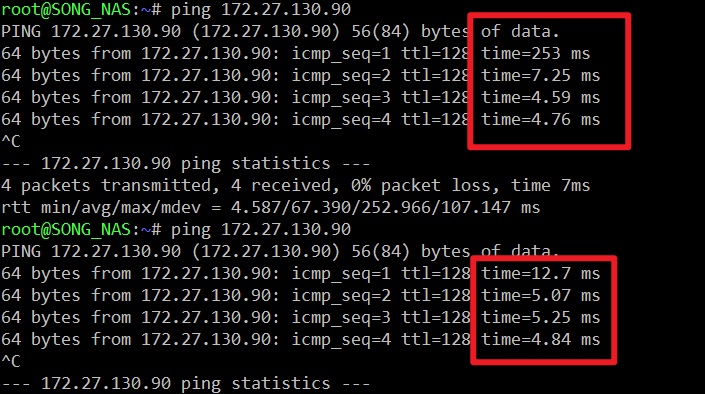

先看下有无 moon 节点的前后延迟对比

我是选择我的国内小水管，同样是选择 docker 安装

1
2
3
4
5
6
7
8


#下载镜像
docker pull jonnyan404/zerotier-moon

#创建宿主机目录
mkdir -p /opt/docker/zerotier-moon

#创建容器（最后为云主机的公网 IP，同时开放 9993 端口）
docker run --name zerotier-moon -d --restart always -p 9993:9993 -p 9993:9993/udp -v /opt/docker/zerotier-moon:/var/lib/zerotier-one jonnyan404/zerotier-moon -4 47.98.103.241

在/opt/docker/zerotier-moon目录下将moons.d下载下来，保存在群晖和 Windows 上分别添加 moon 节点

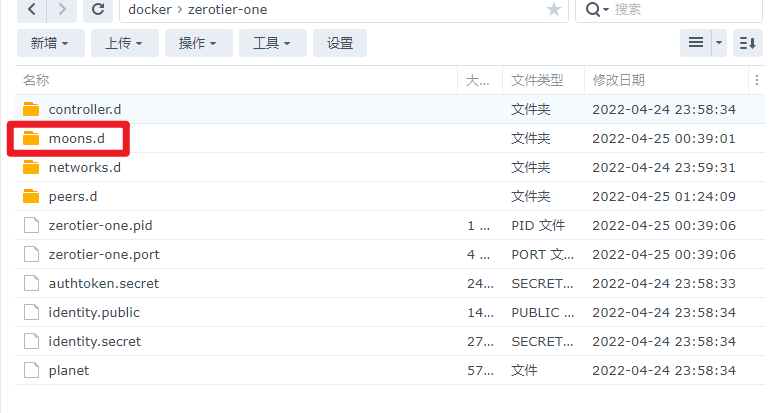

1.群晖上比较简单：将保存的moons.d目录放到群晖 Zerotier 宿主机的目录下后重启容器即可

2.windows 添加 moon 节点，首先在 moon 服务器服务器获取moon_id，其实就是保存的moons.d目录下的文件名去除前 6 个 0 的字符串
也可以通过下面的命令查看moon_id

1

docker logs zerotier-moon

Cmd 或者 Terminal 中输入

1
2
3
4
5


#添加 moon 节点
zerotier-cli orbit moon_id moon_id

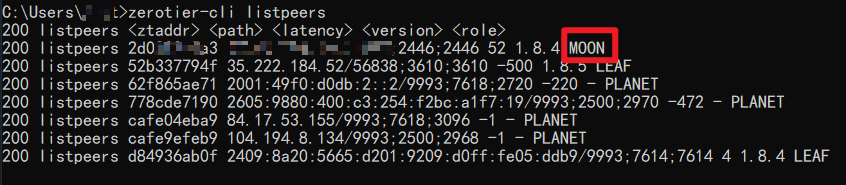

#查看
zerotier-cli listnetpeers

总结

简单测试了一下，基本能跑满带宽，不过目前实际使用的不多，问就是隔离居家办公，后续有啥心得体会再来掰扯掰扯。

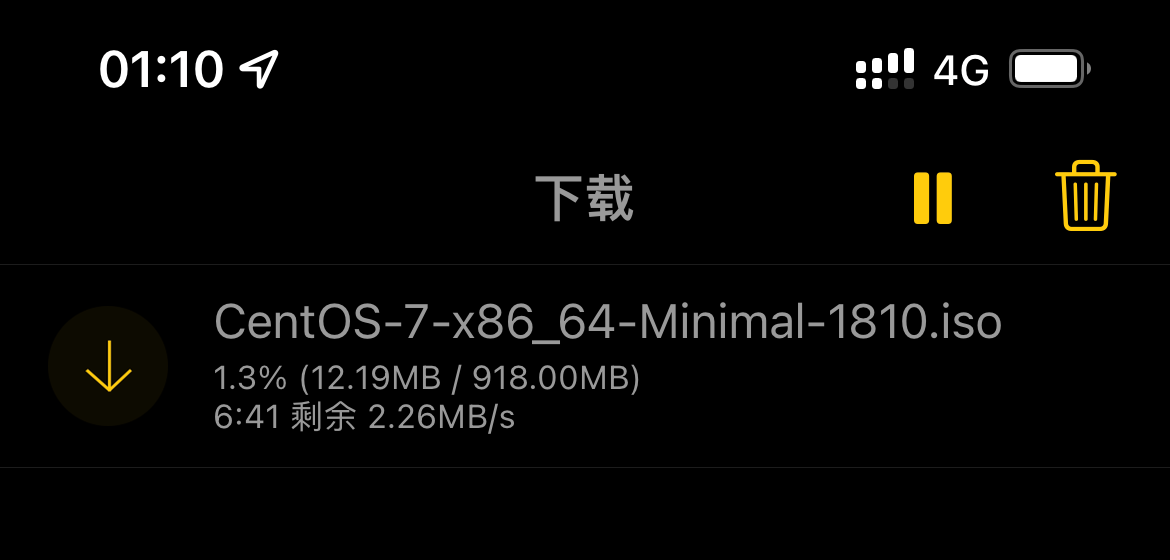

4G 速度

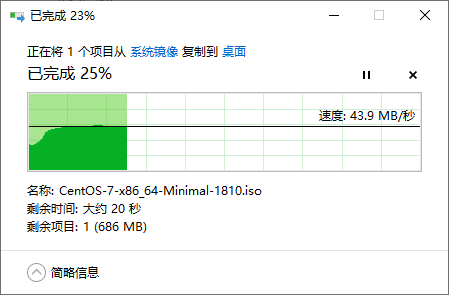

有线连接速度
